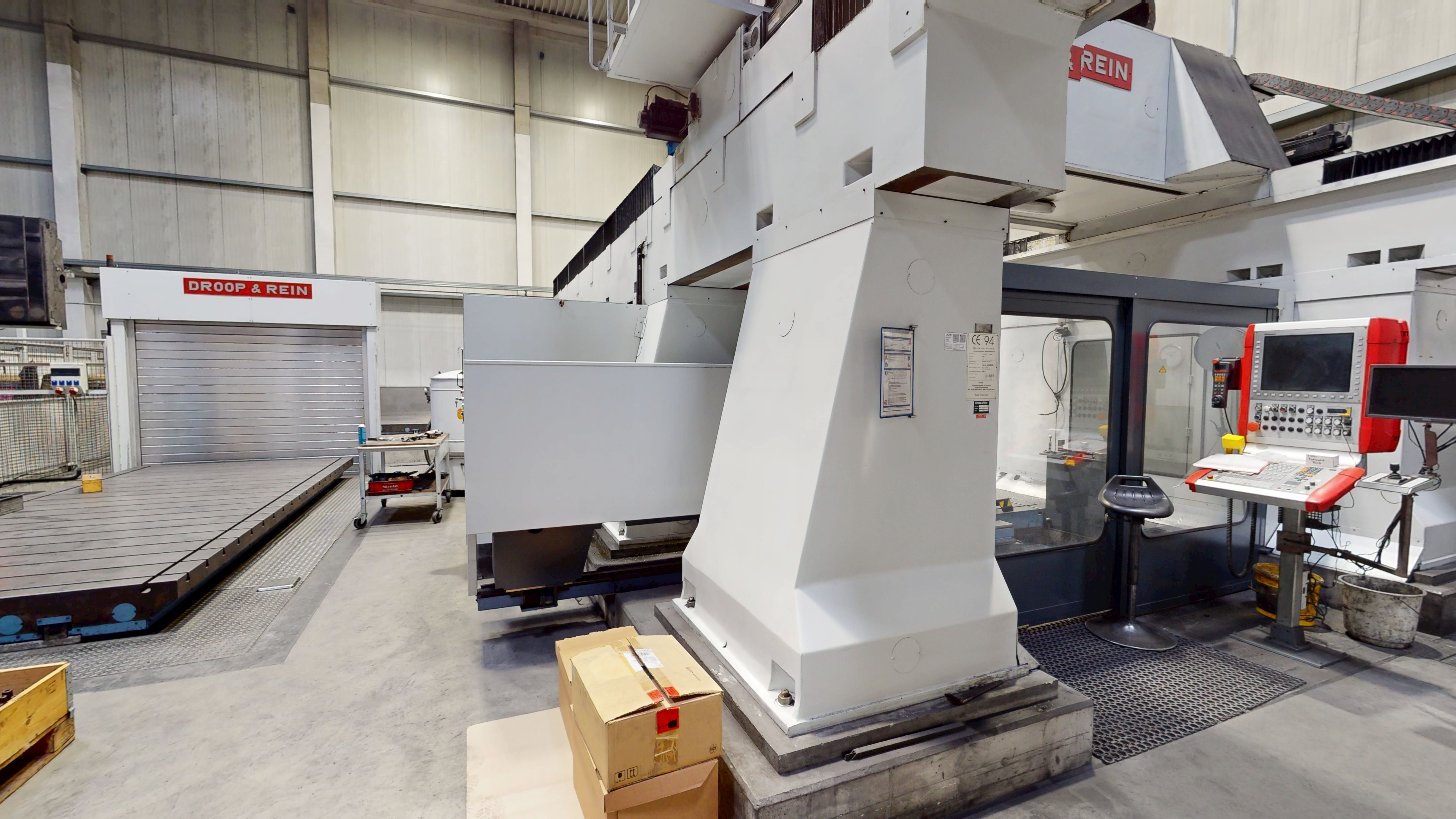

DROOP + REIN FOG 2500 HS 11/13 NPW Hochgeschwindigkeits-Bearbeitungszentrum

Die Droop & Rein FOG 2500 erhielt 2017 ein Retrofit für rund 750.000 €, bei dem die kompletten Schaltschränke, Verkabelung, Antriebe, Regler und Messsysteme erneuert sowie auf eine Heidenhain iTNC 530 HSCI-Steuerung umgebaut wurden; zusätzlich ist die Maschine mit einem Palettenbahnhof mit 3 Werkstückpaletten ausgestattet.

Seriennummer, Baujahr und Steuerung

• Seriennummer: 01007

• Baujahr: 1994 / 2017

• Steuerung: HEIDENHAIN iTNC 530 HSCI

Arbeitsraum

• Durchgang zwischen den Ständern: 3.500 mm

• Aufspannfläche: 6.000 x 2.500 mm

• Abstand Aufspannfläche zu Frässpindelnase Gabelfräskopf max.: 1.800 mm

• Zuladung max.: 20.000 kg

Verfahrwege und Verfahrgeschwindigkeiten

• Achsverfahrweg X-Achse: 6.500 mm

• Achsverfahrweg Y-Achse: 2.500 mm

• Achsverfahrweg Z-Achse: 1.200 mm

• Eilgang X, Y, Z-Achse: 15 m/min

• Vorschubgeschwindigkeit X, Y, Z-Achse: 15.000 mm/min

Gabelfräskopf und Werkzeugwechsler

• Zwei Motorspindeln: HSK-63 (16.000 Upm)

• Motorspindel: HSK-100 (7.500 Upm)

• Werkzeugwechselkapazität: 60 Werkzeuge

Allgemeine Daten

• Grundig FAC 830 Überwachungssystem

• Späneabsaugeinrichtung PROFI 690 / 1 -7,5

• Die Maschinenelektrik ist von der Elektrik des Schaltschrankes entkoppelt. Beide Anlagegen können getrennt erworben werden.

Maschinenabmessungen ca.

• Länge: 12.500 mm

• Breite: 10.500 mm

• Höhe: 6.300 mm
