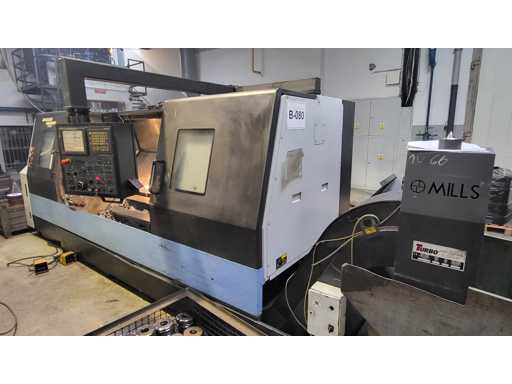

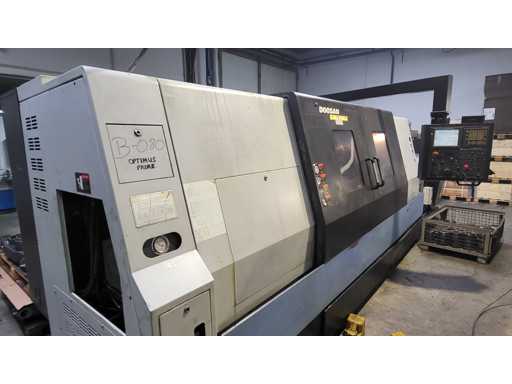

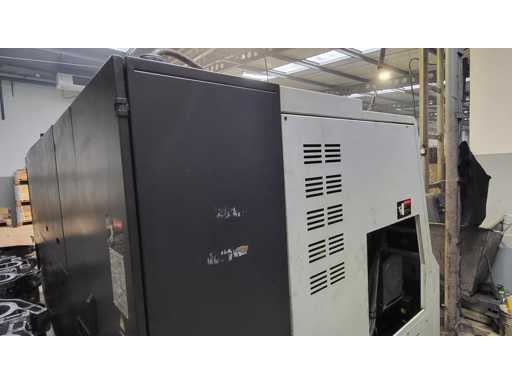

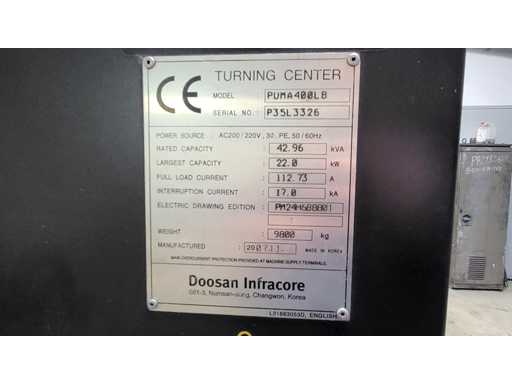

DOOSAN PUMA 400LB torno CNC (centro de torneado)

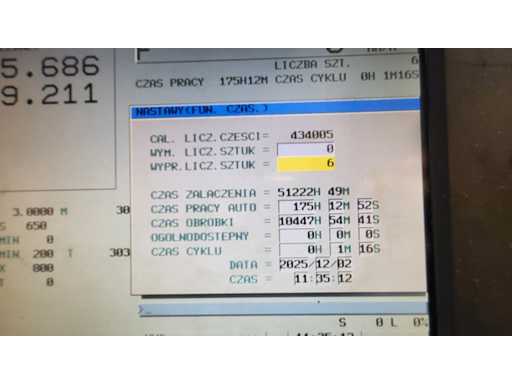

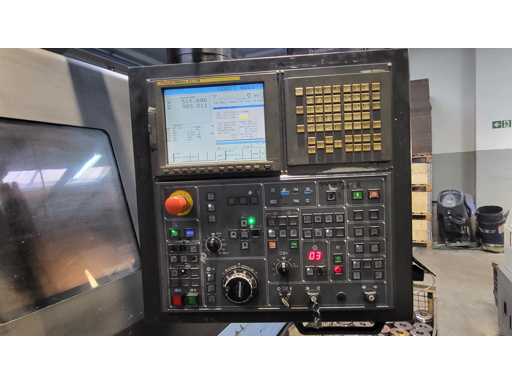

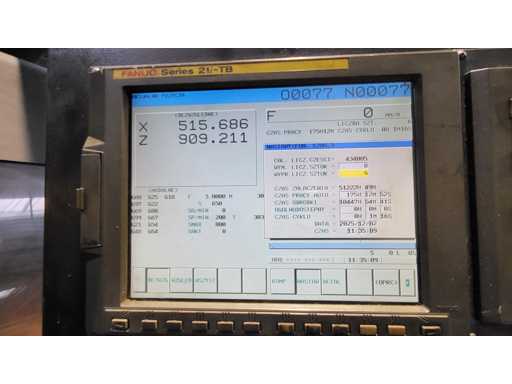

• Control FANUC F21iTB,
• Oscilación sobre la cama - 770 mm,
• diámetro de giro (recomendado) - 380 mm,
• diámetro máximo de giro - 550 mm,
• longitud máxima de giro - 2.093 mm,

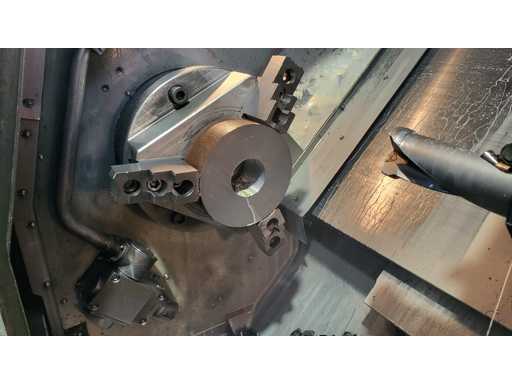

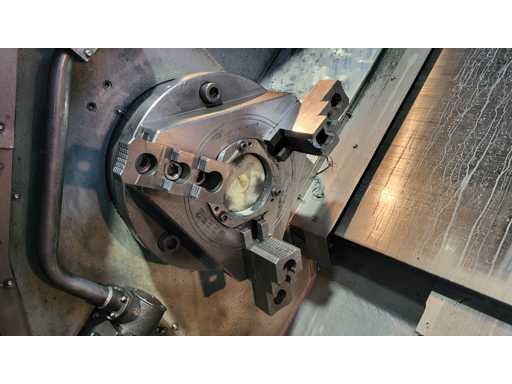

• trabajo en el mandril - 700 kg,
• Trabajo con barra (contrapunto) - 1.700 kg,
• diámetro de la barra en el husillo - 116,5 mm,
• Soporte del husillo - 380 mm,
• husillo - A2#11 ASA,
• Diámetro del husillo (delantero/trasero) - (180/170) mm,
• diámetro del husillo 132 mm,
• Espacio para la conicidad del husillo - Φ 117,5 mm,
• Espacio libre para los cilindros - Φ 117,5 mm,
• Potencia del motor del husillo (continua/30 min) - Fanuc α 22 22/26 kW,
• Rango de velocidades del husillo - 2.000 rpm,
• Par máximo del eje - 1.761 N.m,
• Alimentación del eje X - 362 (87 + 275) mm
• Alimentación del eje Z - 2.155 mm
• Giro rápido en el eje X - 16 m/min
• Giro rápido en el eje Z - 18 m/min
• Servomotor del eje X - Fanuc α 22 / 3.000iB 4,0 kW
• Servomotor del eje Z - Fanuc α 40 / 3.000i 7,0 kW

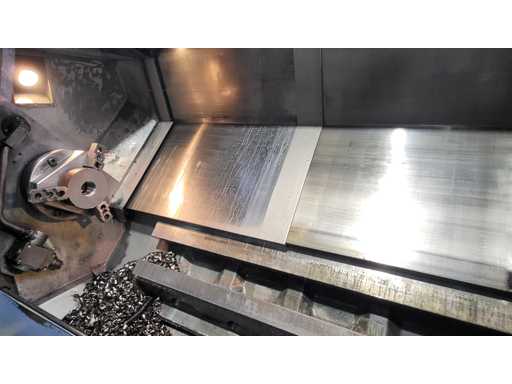

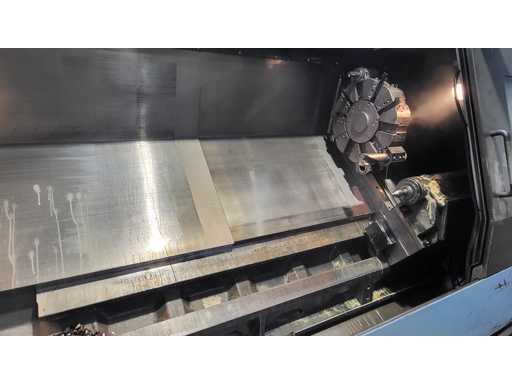

• Cama y silla:
• Ángulo de inclinación - 45 grados,
• guiar:
• Cama (eje Z) - 420 mm,
• Silla del eje X - 360 mm,

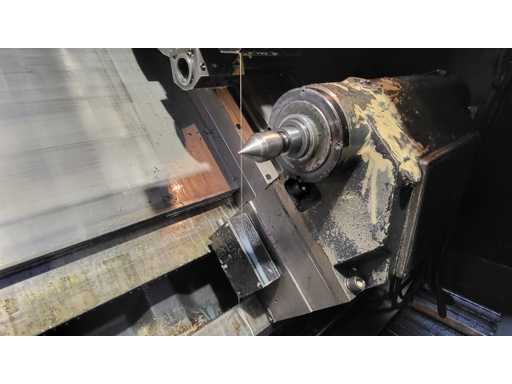

• Contrapunto - 300 mm,
• Sin el soporte base DHI ni las herramientas,

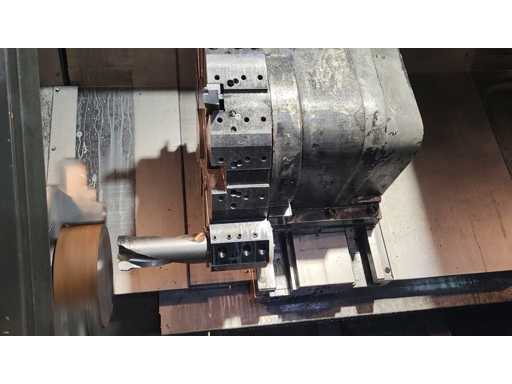

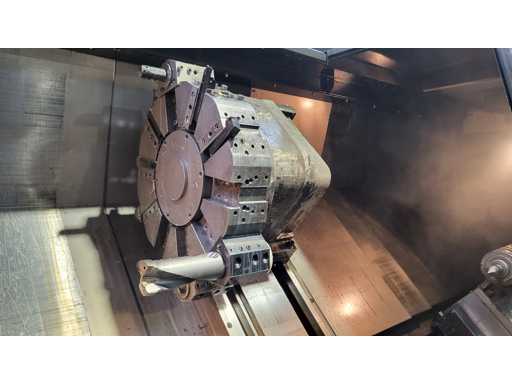

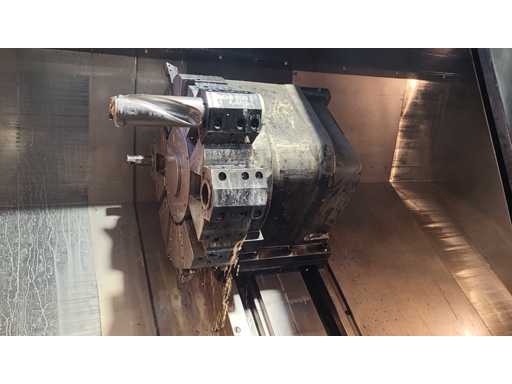

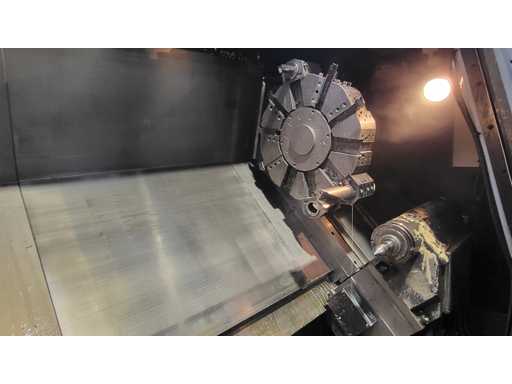

• Capacidad de almacenamiento: 10 herramientas,
• Cambio de posición de la torreta: 1 posición: 0,25 s,
• Capacidad del depósito hidráulico: 14 l,
• Caudal: (60 Hz / 50 Hz) (25 / 20,8) l/min,
• Presión: 2,2 kW x 4,0 MPa
• Capacidad del depósito de refrigerante: 370 l,
• Caudal: 40 l/min,

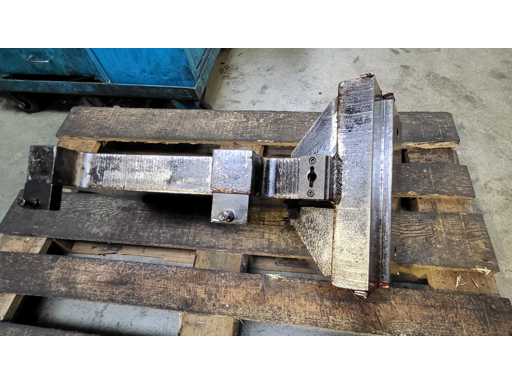

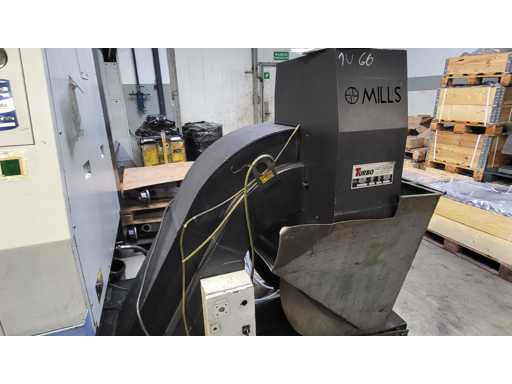

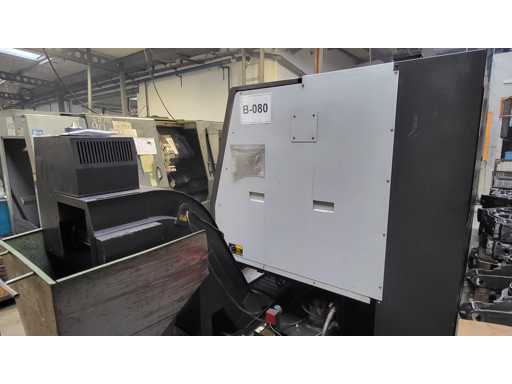

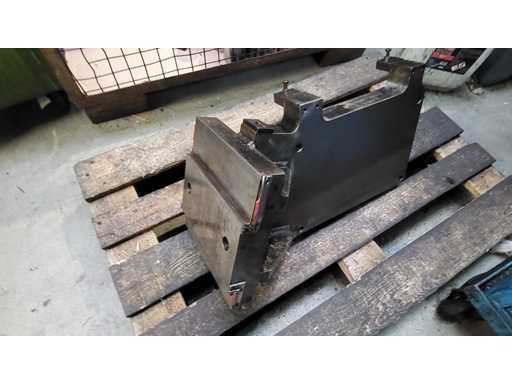

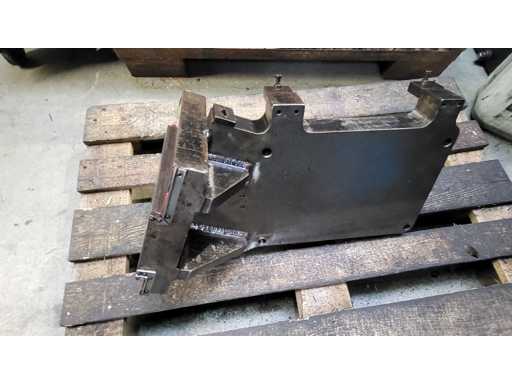

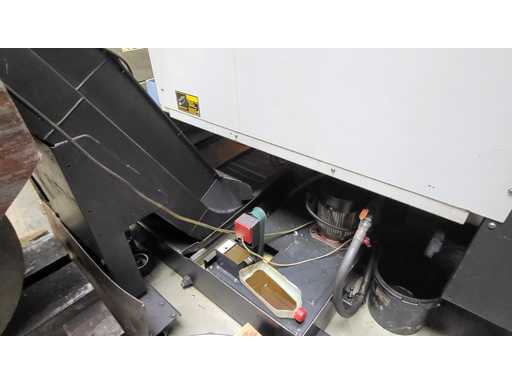

Equipamiento: Contrapunto programable con quilla móvil, sonda automática para herramientas, bomba de refrigerante de 14,5 bar, separador de aceite, preparado para la instalación del soporte hidráulico estable SLU4, soporte estacionario hidráulico SLU4, transportador de astillas para transportadores de virutas
dimensiones: máquina - 5342x179x2317mm, transportador de astillas con tanque de refrigeración - 4900x1280x1700mm
