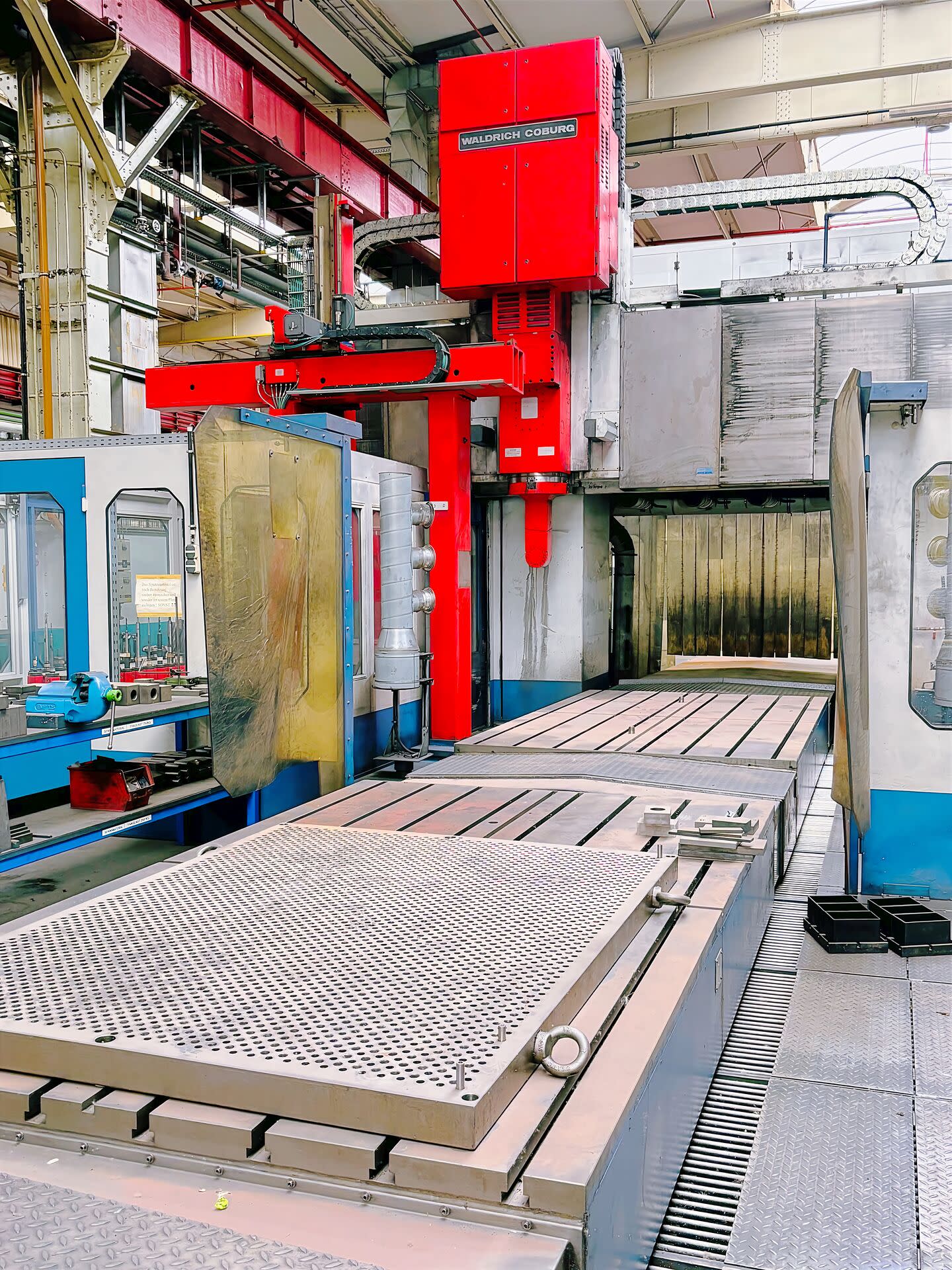

WALDRICH-COBURG MC 2500 Portalfräsmaschine mit Wechseltisch für den anspruchsvollen Werkzeug- und Formenbau.
Highlights
Sinumerik 840D

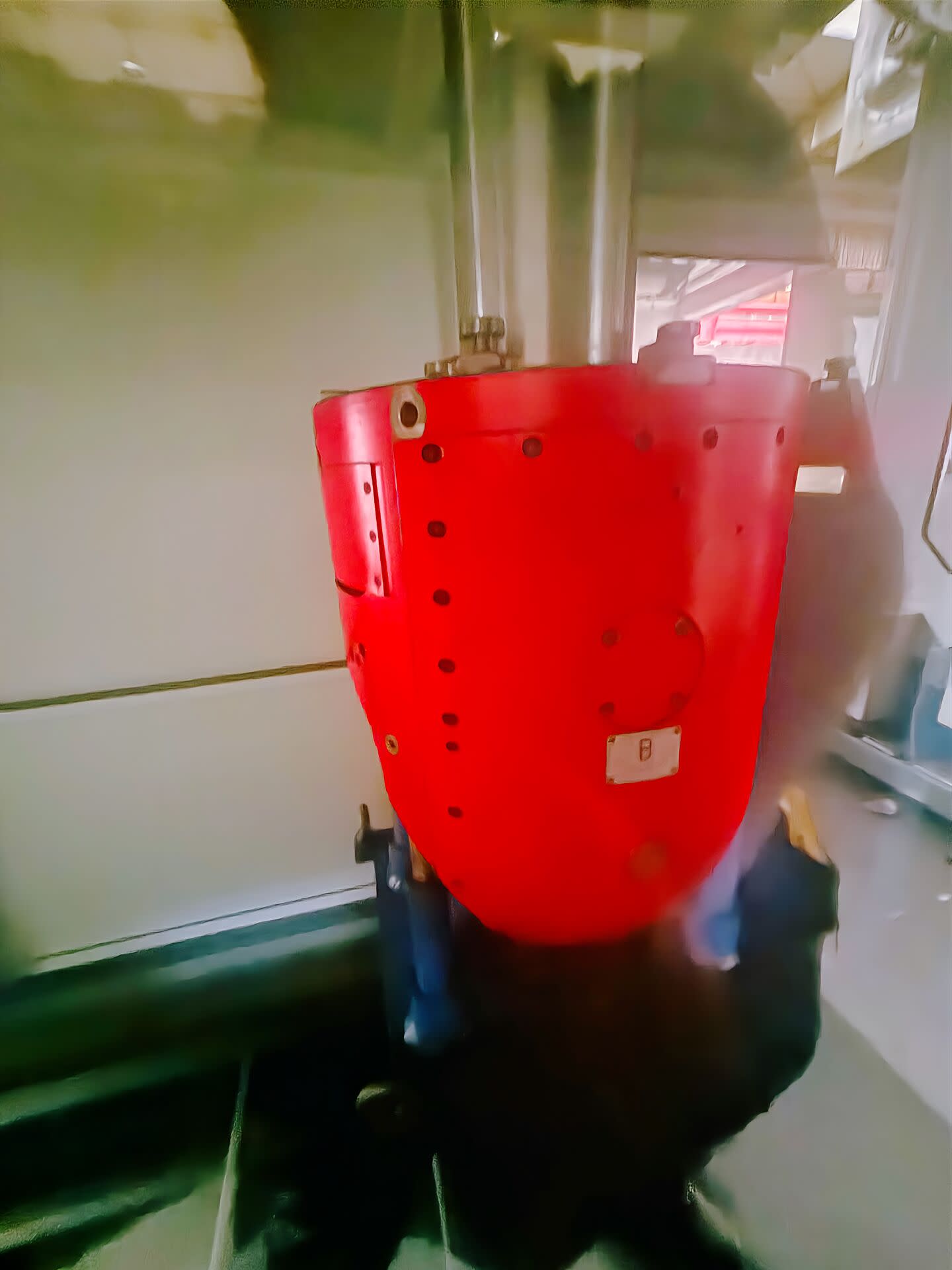

Verschiedene Wechselköpf (u.a. Nutator Fräskopf mit HF-Spindel)
Extrem stabile und gute Maschinenbauqualität
Seriennummer und Steuerung
Seriennummer: 3.8009

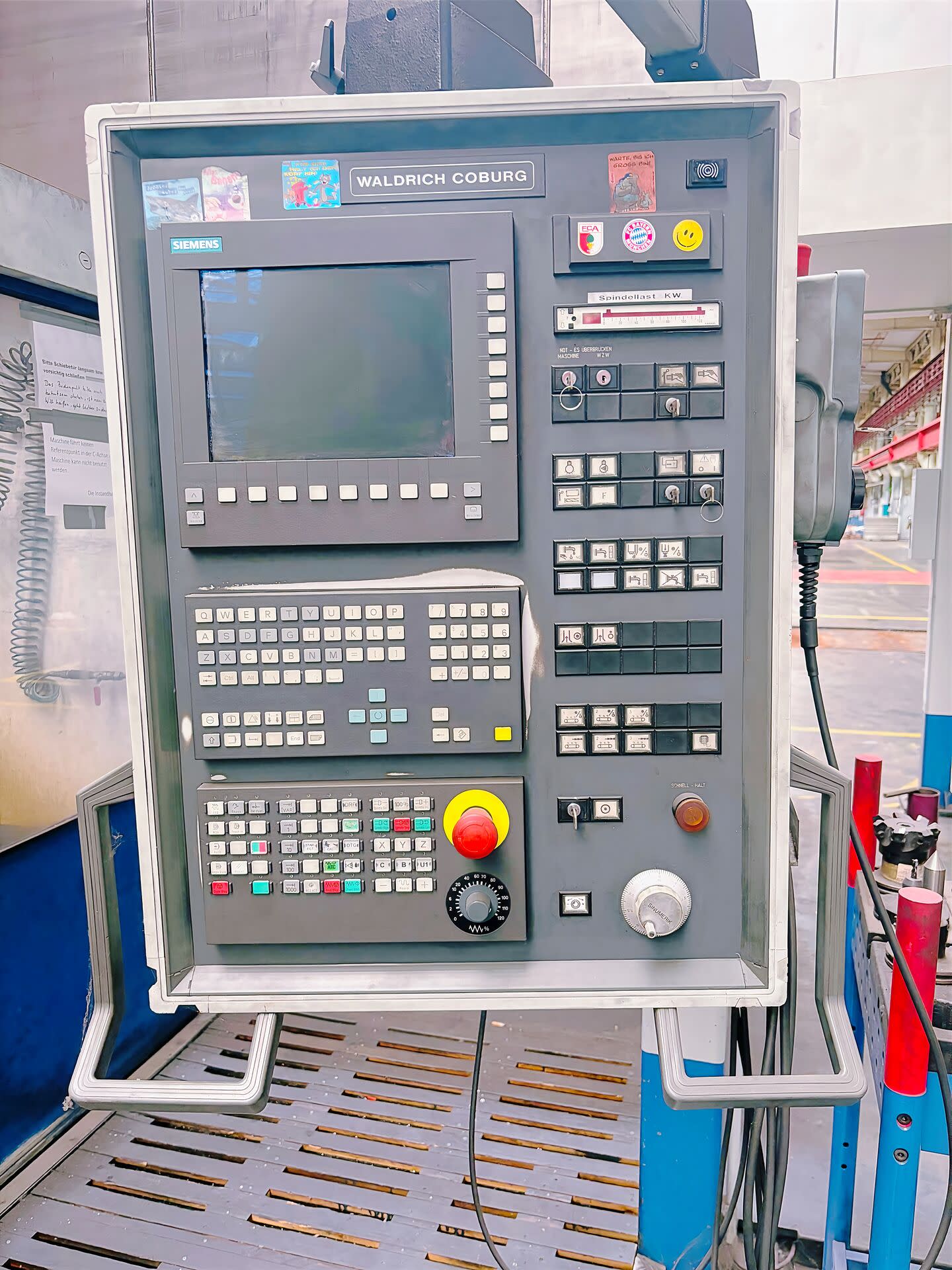

Steuerung: SIEMENS Sinumerik 840D
Arbeitsraum
Aufspannfläche Plattenfeld: 3.500 x 2.000 mm
Wechseltische
Tischbelastung pro Tisch max.: 20 t
Durchgang zwischen den Ständern: 2.500 mm
Durchgang Plattenfeld zu Frässpindel Stirnfläche max.: 1.900 mm
Achsverfahrwege und Geschwindigkeiten
Querbalken X-Achse
Verfahrweg: 3.750 mm
Vorschubbereich: 0 - 10.000 mm/min
Fräseinheit Y-Achse
Verfahrweg: 2.600 und 1.1750 mm je Seite (4.350 mm insgesamt ink. Kopfwechsel)
Vorschubbereich: 0 - 10.000 mm/min
C- und B-Achse
C - Achse Schwenkebene der Fräs- und Bohreinheit M3: 1 - 3.600 °/min
B - Achse Schenkebene für NC Universal Spindeleinheit GSC 120 C: 1 - 3.600 °/min
Schieberantrieb Z-Achse
Schieberverstellung: 1.250 mm
Vorschubbereich: 0 - 10.000 mm/min
Spindeldrehzahlen und Leistungen der einzelnen Fräsköpfe siehe technische Daten.

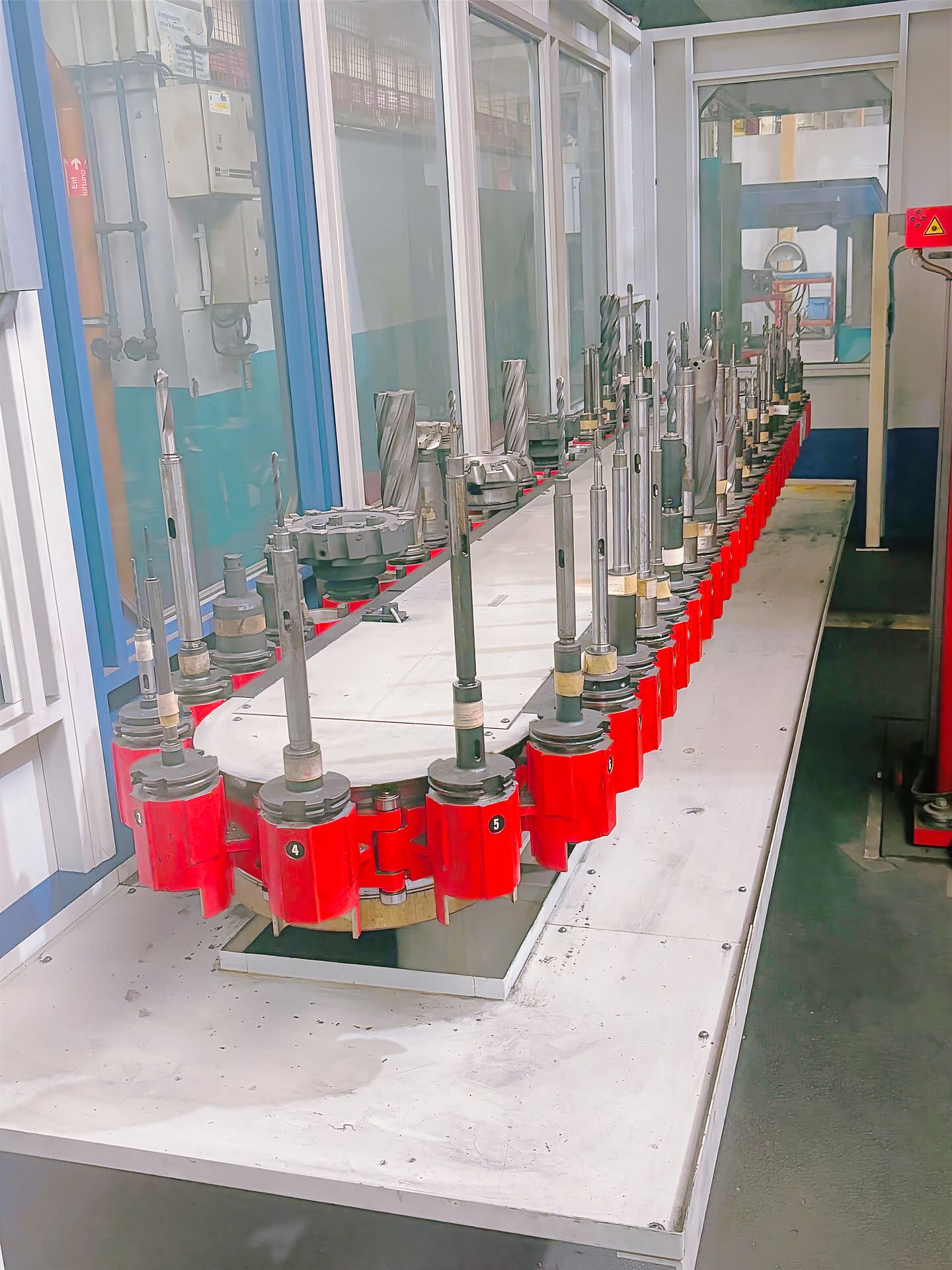

Kopfwechsler und Werkzeugwechsler
Kopfwechsler Wechselplätze: 3
Werkzeugwechselplätze: 60
Werkzeuglänge max.: 600 mm
Allgemeine Daten
Ausfürhliche Dokumentation
Zubehörpaket
Bitte schauen Sie sich das Maschinenlayout und die wichtigsten Daten in den angehängten PDF-Datei an.
Am Maschinenstandort befinden sich zahlreiche Portalbearbeitungszentren und Werkzeugmaschinen in verschiedenen Größen und Ausstattungen.
Kontaktieren Sie uns gerne für weitere Informationen oder ein persönliches Treffen.
